Технология ГНБ

Этот метод появился в 1963 году и существенно облегчил процесс строительных работ, заменив собой традиционный траншейный способ. Горизонтально-направленное бурение используется для прокладывания подземных коммуникаций при помощи буровых установок. Длина может достигать километры, а диаметр – свыше 1200 мм. Применяются трубы из стали, полиэтилена и других прочных материалов.

В особенности важный момент занимает изучение состава грунта, а также дислокация имеющихся коммуникаций. После этого совершается согласование необходимой документации, получение разрешений. При наличии известных пересечений некоторых коммуникаций при бурении накладывают шурф.

При выполнении прокладки определяются следующие этапы:

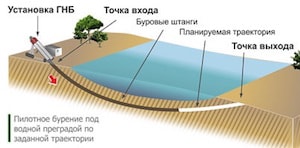

  1. Прокладка пилотной скважины.
  2. Расширение самой скважины.
  3. Протягивание трубы.
  4. Заключительные работы.

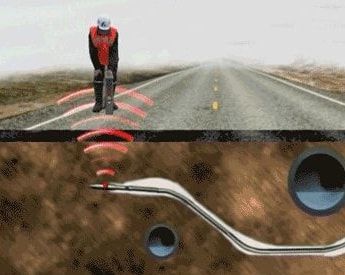

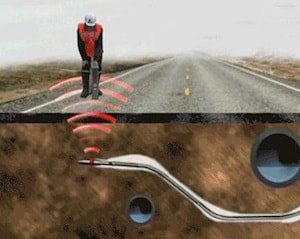

Для прокладки пилотной скважины применяется специальный породоразрушающий инструмент, то есть буровая головка со скошенной передней частью. Она соединяется при помощи полого корпуса с приводной штангой, которая облегчает процесс работы, позволяя миновать препятствия. Для подачи специально подготовленного раствора в буровой головке имеется отверстие. Раствор превращается в суспензию с размельченной породой, что уменьшает трение, охлаждает инструмент, защищает скважину от обвалов, очищает от обломков. Контролируется этот процесс локатором, который принимает сигнал с буровой головки. На мониторе появляется визуальная информация. Здесь отображаются данные о местоположении инструмента, его уклоне и азимуте. Параллельно эти сведения получает машинист, руководящий буровой установкой. Полученные данные являются определяющими в дальнейшем проведении бурения скважины. В случае отклонения головки от заданной траектории оператор останавливает рабочий процесс и устанавливает скос в необходимом направлении. Происходит бурение без вращения штанг для коррекции. Прокладка пилотной скважины заканчивается выходом головки в заданной точке.

Сами штанги в диаметре 60-100 мм и длиной до 6 м, также на них нарезаны конические резьбовые соединения. Сильфонная вставка в буровой штанге является основным элемент, так как без нее невозможно изменить направление. В установке штанги вкручиваются одна в другую в процессе продвижения головки, напоминая собой один сплошной трос.

Для того чтобы изменить направление оператор использует переносное устройство, на котором он видит угол поворота головки и машинист делает поворот на заданные параметры. В следующий момент начинается вдавливание головки под необходимой траекторией в грунт. В буровой установке включается режим подачи воды для продольной подачи вращения. Жидкость подается под давлением через шпиндель в буровой штанге и затем к головке, которая забуривается в грунт по заданным параметрам.

После окончания пилотного бурения скважины проводится расширение. Для этого используется вместо головки риммер, который представляет собой расширитель обратного действия. Риммер протягивается при применении тягового усилия с вращением по направлению к буровой установке, тем самым расширяя скважины до нужного диаметра трубы.

Протягивание трубопровода проводится следующим образом. На противоположной стороне от машины устанавливается подготовленная плеть трубопровода. К трубе крепится оголовок, а затем прикрепляется к вертлюгу, который не дает плети вращаться. Установка начинает затягивать ее в скважину.

После окончания строительных работ инженерно-технические работники обязаны сдать заказчику необходимую документацию. В ней указывается положение трубопровода с отметками ориентиров на местности.
